방폭형 분진 농도 감지 시스템

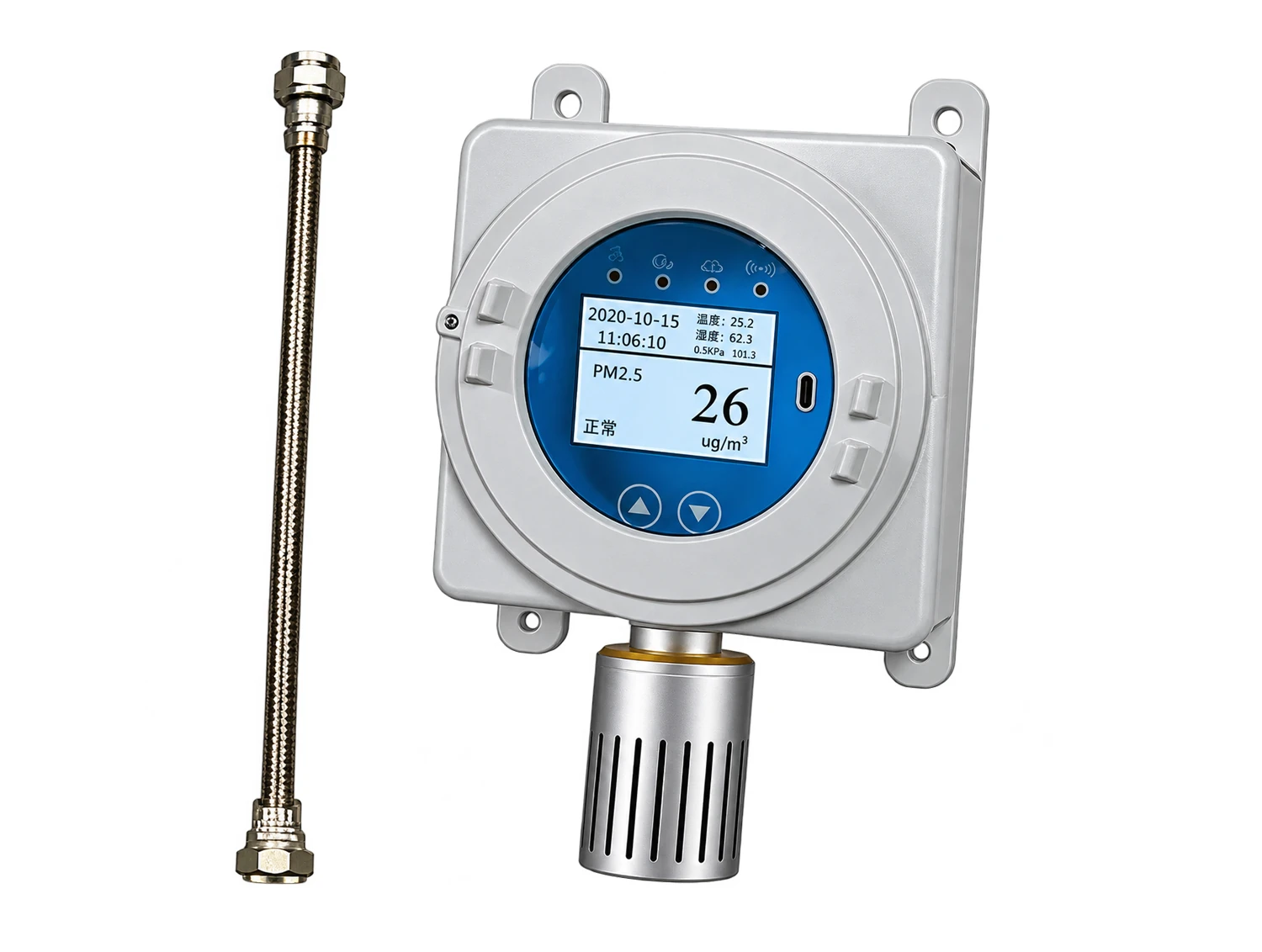

방폭형 분진 농도 감지 시스템
MIT-Ex-DCD
Exd IIB Gb / Ex tb IIIC Db
제품 특징
- 최신 반도체 나노 기술을 적용하여 저전력, 32비트 마이크로프로세서 및 24비트 ADC 데이터 칩을 사용합니다.
- 2.0인치 산업용 고선명 디스플레이를 적용하며 해상도는 320×240입니다.
- 농도 단위를 ug/m³와 mg/m³ 사이에서 전환할 수 있습니다.
- LCD에 농도, 유형, 단위, 작동 상태 등을 표시합니다.
- 독립형 감지 챔버로 센서 교체 시 현장 설정이 필요 없으며 주요 매개변수를 자동으로 식별합니다.
- 2단계 경보 설정과 듀얼 릴레이 신호 출력: 무전압 NO/NC 출력 2세트.
- 다중 신호 출력 지원: 표준 4–20mA 출력(전송 거리 <1km), 표준 RS485 신호(MODBUS RTU, 전송 거리 <1km).
- 내압, 낙뢰, 단락, 역극성, 정전기, 자기장 간섭 보호 및 자동 복구 기능을 제공하여 외부·인적·자연 요인으로 인한 손상을 줄입니다.
- 방폭 인증: Exd IIB Gb / Ex tb IIIC Db.
상세 사양
| 감지 대상 | PM2.5、PM10 | ||
|---|---|---|---|
| 감지 방식 | 레이저 산란식 | ||
| 설치 방식 | 벽걸이형 또는 배관 연결형(나사: G1/2) | ||
| 측정 범위 | (0-1000)ug/m³、(0-6000)ug/m³ | ||
| 분해능 | 1 ug/m³ | ||
| 작동 전압 | DC24V±15% | ||
| 감지 정확도 | ≤±10%F.S | 선형성 오차 | ≤±5%F.S |
| 응답 시간 | ≤10 s (T90) | 영점 드리프트 | ≤±2%F.S/year |
| 복구 시간 | ≤30 s | 반복성 | ≤±2%F.S |
| 릴레이 | 릴레이 출력 2세트, 접점 용량: 30VDC 2A / 125VAC 1A | ||
| 방폭 표시 | Exd IIB Gb / Ex tb IIIC Db | ||
| 보호 등급 | IP66 | 케이블 인입구 | M20x1.5、G1/2 |
| 방폭함 재질 | 무동 알루미늄 합금 | 작동 압력 | 86~106Kpa |
| 작동 습도 | ≤95%RH, 결로 없음 | 작동 온도 | -20~55°C |
개요
사용 환경
원격 영상 모니터링이 필요한 고온·위험·분진·연속 공정 환경.
주요 장점
공정 가시성을 높이고 작업자의 위험 노출을 줄이며 이상 정보를 관제센터로 전달합니다.
연동 옵션
네트워크, 경보, 열화상, AI 비전 및 중앙 모니터링을 프로젝트 요구사항에 맞게 구성할 수 있습니다.
기술 요건
| 요건 | 제공할 정보 |
|---|---|
| 사용 온도 | 정상 온도·최고 온도·측정 위치 |
| 설치 위치 | 노내·노벽·설비 외부·배관 등 |
| 영상 요건 | 가시광 컬러·열화상·고정·팬틸트·360°·이동식 영상 |
| 통신 | Ethernet, 4G·Wi-Fi 또는 기존 모니터링 시스템 연동 |
| 인증 요건 | 방폭·방진방수 또는 기타 현장별 요건 |
다음 단계
현장 조건 공유모델을 미리 선택할 필요가 없습니다
초기 기술 검토적합한 시스템 구성 확인
제안 및 견적사양에 따른 제안
프로젝트 구축설치·시험·시스템 통합
솔루션 선정에 도움이 필요하신가요?
초기 검토를 위해 사용 온도, 관찰 거리, 현장 사진, 설비 용도 및 요구사항을 알려주세요.
