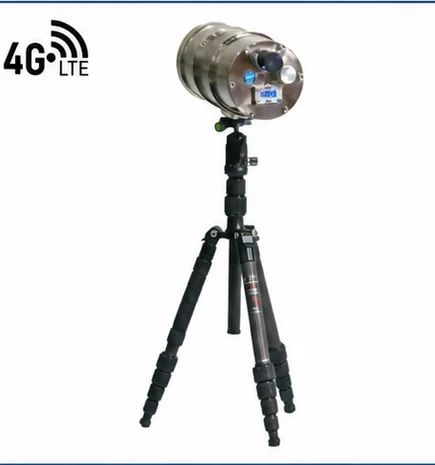

소형 방폭 4G 카메라
방폭 4G 카메라 시스템
주요 특징
- Ex d IIC T6, IP68 — 내압 방폭 하우징
- 충전식 리튬이온 배터리, 작동 시간 10~15시간
- 전동 줌·조리개, 자동 초점
- 200만 화소 IP 카메라
- 주야간 적외선 촬영(LED 조명 옵션)
- 4G·Wi-Fi 무선 전송 및 카메라 자체 녹화를 통한 이동 운용
- 카메라 내장 웹 서버
- 전자 현장 지도를 갖춘 영상 모니터링·녹화 시스템
- 경보 입력·출력
| 4G LTE 무선 모듈 | LTE 모듈 | LTE Cat.4, SIM 카드 슬롯 2개 |
| Ethernet | 2 × RJ45FE (WAN/LAN) | |
| 안테나 연결 | LTE용 SMA(F) 2개, Wi-Fi용 SMA(M) 1개 | |
| WAN 연결 | LTE·Ethernet·Wi-Fi 장애 조치 | |
| Wi-Fi | IEEE 802.11n 산업용 액세스 포인트·라우터 | |
| VPN | IPsec, Open VPN, PPTP, L2TP, GRE | |
| 충전식 리튬 배터리 전원 시스템 | 전원 시스템 | 충전식 리튬 배터리 시스템 |
MTL-Ex-MNC-4G
카메라
| 이미지 센서 | 1/2.8인치 321만 화소 프로그레시브 CMOS |
|---|---|
| 렌즈 | 5~50.0mm(F1.2) 전동, 자동 조리개 |
| 최저 조도 | 컬러: 0.05lux, 흑백: 0lux |
| IR | 고출력 적외선 LED 4개, 50m |
| PoE | IEEE 802.3at |
영상
| 스트리밍 | 트리플 스트림 |
|---|---|
| 압축 | H.264, M-JPEG |
| 해상도 | 2048×1536, 1920×1080, 1280×720, 704×480, 640×352, 320×176, 160×96 |
| 최대 프레임 레이트 | 30fps, 25fps |
| 비트레이트 제어 | VBR, CBR(H.264 전용, 32K~12Mbps) |
| 주파수 제어 | 60hz, 50hz |
| 버퍼 | 경보 전후 버퍼 최대 5.6MB |
| 프라이버시 마스킹 | 프라이버시 영역 8개 |
| 움직임 감지 | 켜짐(144블록 선택)·꺼짐 |
| 영상 분석 | 옵션(얼굴 감지·영상 훼손 감지·라인 통과 감지) |
| 스마트 영상 | ROI |
| 화질 개선 | WDR(향상, +50~+250, 꺼짐) |
| 주간·야간 | TDN(자동·흑백·꺼짐) |
| 화이트 밸런스 | 자동·수동 |
| 노이즈 필터 | 2DNR(켜짐·꺼짐), 3DNR(켜짐·꺼짐) |
| 영상 조정 | 색조·채도·밝기·명암 |
| 선명도 | 레벨 0~255 |
| 자동 게인 제어 | 레벨 1~500 |
| 셔터 속도 | 자동·수동(1/30~1/24000) |
| 감도 증폭 | 레벨 0~5 |
| 반전 | 수직(켜짐·꺼짐), 수평(켜짐·꺼짐) |
인터페이스
| 영상 출력 | 아날로그 출력 1개 |
|---|---|
| 오디오 입력·출력 | 양방향(입력 1·출력 1) |
| 오디오 압축 | G.711 |
| 경보 입력·출력 | 1 DI, 1 DO |
| 직렬 포트 | RS-232C, RS-485 |
| 주변 장치 | 1 USB 2.0 |
| 메모리 슬롯 | 2 Micro SD/SDHC |
네트워크
| LTE 모듈 | 1*LTE-Cat.4, 2*SIM |
|---|---|
| 프로토콜 | HTTP, RTP/RTSP (Uni/Multicast), TCP/IP(v4/v6), UDP, FTP, Telnet, HTTPS, RARP, PPPoE, SNMP, PAP, CHAP, DHCP, NTP, SMTP client, uPnP & etc |
| 규격 | ONVIF (Profile S) |
| 뷰어 | 브라우저(IE·Chrome·Firefox·Safari 등), CMS, QuickTime, VLC |
| 동적 IP | DDNS (www.ipcctvdns.com) |
| 스마트 솔루션 | IPCAMVISION (IOS, Android) |
| 보안 | IP 필터링, HTTPS, 암호화·기본 인증 |
하드웨어
| 시스템 | 32비트 임베디드 Linux, 256MB SDRAM, 128MB NAND 플래시 |
|---|---|
| 인증 | KC/FCC/CE, RoHS, IP66 |
| 작동 조건 | -20°C ~ +60°C, 10% ~ 90% RH |
| 전원 | SMPS, DC 12V/3A & AC 24V |
| 소비전력 | 최대 13.8W |
개요
사용 환경
원격 영상 모니터링이 필요한 고온·위험·분진·연속 공정 환경.
주요 장점
공정 가시성을 높이고 작업자의 위험 노출을 줄이며 이상 정보를 관제센터로 전달합니다.
연동 옵션
네트워크, 경보, 열화상, AI 비전 및 중앙 모니터링을 프로젝트 요구사항에 맞게 구성할 수 있습니다.
기술 요건
| 요건 | 제공할 정보 |
|---|---|
| 사용 온도 | 정상 온도·최고 온도·측정 위치 |
| 설치 위치 | 노내·노벽·설비 외부·배관 등 |
| 영상 요건 | 가시광 컬러·열화상·고정·팬틸트·360°·이동식 영상 |
| 통신 | Ethernet, 4G·Wi-Fi 또는 기존 모니터링 시스템 연동 |
| 인증 요건 | 방폭·방진방수 또는 기타 현장별 요건 |
다음 단계
현장 조건 공유모델을 미리 선택할 필요가 없습니다
초기 기술 검토적합한 시스템 구성 확인
제안 및 견적사양에 따른 제안
프로젝트 구축설치·시험·시스템 통합
솔루션 선정에 도움이 필요하신가요?
초기 검토를 위해 사용 온도, 관찰 거리, 현장 사진, 설비 용도 및 요구사항을 알려주세요.
