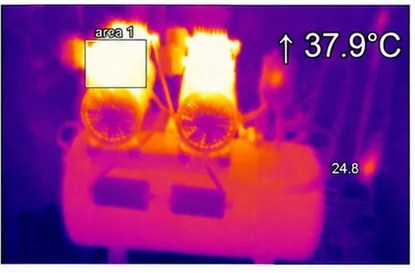

Analisi termografica delle apparecchiature in funzione
Analisi termografica delle apparecchiature in funzione
Caratteristiche principali
- Termocamera industriale da 382 x 288 pixel per misurazioni precise della temperatura da -20 °C a 900 °C
- Telecamera robusta di piccole dimensioni con messa a fuoco motorizzata
- Eccellente rapporto distanza/dimensione del punto fino a 390:1, con funzioni di puntamento
- Frequenza di fotogrammi 80 Hz per il monitoraggio di processi termici rapidi
- Ampio pacchetto pronto all'uso ad un prezzo attraente, che include un software di elaborazione delle immagini versatile con funzione di scansione delle linee e cavi di connessione

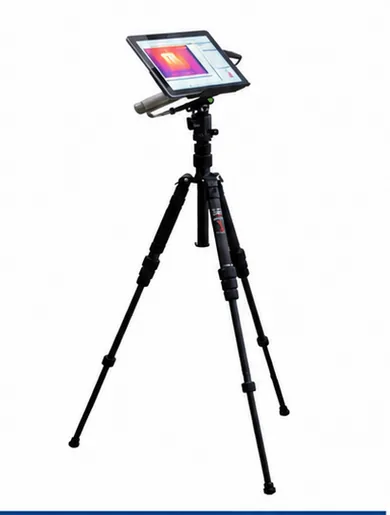

MTL-ETIA-400
| SPECIFICHE | |
|---|---|
| MTL-HTA-THC | |
| Risoluzione ottica | 382 x 288 pixel |
| Detettore | FPA non raffreddato (passo di 17 μm) |
| Intervallo spettrale | 8 – 14 μm |
| Intervalli di temperatura | − 20 ... 100 °C, 0 ... 250 °C, (20) 150 ... 900 °C |
| Frequenza dei fotogrammi | 80 Hz / 27 Hz |
| Ottica (FOV) | 18° x 14° (f = 20), 29° x 22° (f = 12.7), 53° x 38° (f = 7.7), 80° x 54° (f = 5.7) |
| Obiettivo per microscopia (FOV) | 18° x 14° (f = 20), punto di misurazione più piccolo (MFOV): 240 μm |
| Messa a fuoco | Messa a fuoco motorizzata con comando manuale |
| Risoluzione ottica (D:S) | 390:1 (18° ottica) |
| Sensibilità termica (NETD) | 80 mK |
| Precisione | ±2 °C o ±2%, a seconda del valore maggiore |
| Interfaccia PC | Conversione USB 2.0 / opzionale USB in GigE (PoE) |
| Interfaccia di processo (PIF), standard | Input 0-10 V, input digitale (massimo 24 V), uscita 0-10 V |
| Interfaccia di processo (PIF), industriale | Entrate da 2 x 0-10 V, ingresso digitale (massimo 24 V), uscite da 3 x 0/4-20 mA |
| Lunghezza del cavo (USB) | 1 m (standard), 3 m, 5 m, 10 m, 20 m |
| Temperatura ambiente | 0 °C ... 50 °C |
| Custodia (dimensioni / grado di protezione) | Ø 36 mm x 100 mm (filettatura M30x1) / IP 67 (NEMA 4) |
| Peso (senza supporto di montaggio) | 216 - 220 g, a seconda dell'obiettivo |
| Urti / vibrazioni | IEC 60068-2-27 (25G e 50G) / IEC 60068-2-6 (sinusoidale) |
| Alimentazione | USB |
| Computer host | |
| Dimensioni | 9,65 x 6,9 x 0,33 pollici (245 x 175 x 8,3 mm) |
| Schermo | Schermo: display PixelSense™ da 10 pollici Risoluzione: 1800 x 1200 (217 PPI) Rapporto d'aspetto: 3:2 Rapporto di contrasto: 1500:1 Tocco: multi-tocco a 10 punti Corning® Gorilla® Glass 3 |
| Memoria | 4 GB o 8 GB di RAM (facoltativo) |
| Grafica | Intel® HD Graphics 615 |
| Processore | Processore Intel® Pentium® Gold 4415Y |
| Sicurezza | TPM 2.0 per la sicurezza aziendale Protezione di livello aziendale con accesso tramite riconoscimento facciale Windows Hello |
| Treppiede portatile | |
| Peso | 0,98 kg |
| Carico massimo | 8 kg |
| Sezioni delle gambe | 5 |
| Altezza massima | 1445 mm |
| Altezza minima | 340 mm |
| Lunghezza da chiuso | 325 mm |
Panoramica
Ambiente operativo
Ambienti ad alta temperatura, pericolosi, polverosi o a processo continuo che richiedono un monitoraggio visivo a distanza.
Principali vantaggi
Migliorare la visibilità dei processi, ridurre l'esposizione del personale e trasmettere informazioni sull'anomalia al centro di monitoraggio.
Opzioni di integrazione
Le reti, gli allarmi, le immagini termografiche, la visione artificiale e il monitoraggio centralizzato possono essere configurati per soddisfare le esigenze del progetto.
Requisiti tecnici
| Requisito | Informazioni da fornire |
|---|---|
| Temperatura operativa | Temperature normali e massime e luoghi di misurazione |
| Luogo di installazione | All'interno del forno, sulla parete del forno, all'esterno dell'apparecchiatura, sulle tubazioni o altrove |
| Requisiti di imaging | Immagini a colori in luce visibile, termiche, fisse, con brandeggio, a 360° o da sistemi mobili |
| Comunicazioni | Ethernet, 4G/Wi-Fi o integrazione con un sistema di monitoraggio esistente |
| Requisiti di certificazione | Protezione antideflagrante, grado di protezione IP o altri requisiti specifici del sito |
Passi successivi
Descrivere le condizioni del sitoNon è richiesta la selezione del modello
Valutazione tecnica inizialeConfermare l'architettura del sistema appropriata
Soluzione e preventivoRaccomandazioni basate su specifiche
Realizzazione del progettoInstallazione, prove e integrazione
Avete bisogno di aiuto per scegliere una soluzione?
Condividere la temperatura operativa, la distanza di visione, le foto del sito, l'applicazione dell'attrezzatura e i requisiti per una valutazione iniziale.
