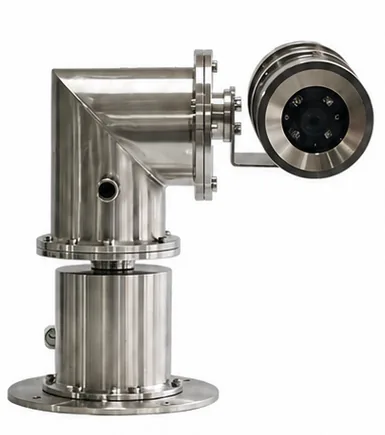

防爆迴轉台
Explosion-Proof PTZ
MTL-EPH-1501
產品特性
- 可於室內、室外安裝,全天候使用。
- 扭矩:出廠標準,永磁低速同步電機,運轉平穩可靠。
- 供電模式 24VAC,由控制解碼器供電動作,控制解碼器輸入電壓 120V±10%,60Hz。
- 可另外選配低溫自動加熱功能。
- 迴轉動作,垂直 T:送電直接驅動;水平 P:送電直接驅動。
- 適用於具有易燃易爆、環境惡劣的危險場所,配合各類防爆攝影機,達到監控現場的目的。
- 迴轉角度限制,可由內部調整迴轉角度範圍。
- 通過防爆電氣形式依據 CNS 3376-0 及 CNS 3376-1 標準認證檢定合格認證。
- 防護防水等級:IP68。
- 國際安規認證:CE 及 FCC。

產品規格
| 承載方式 | 側載,載重量大達 45KG | ||
|---|---|---|---|
| 水平迴轉 | 0°~270° / 0°~350°,最大範圍為 350°±5°,出廠時支援其中一種 | ||
| 垂直迴轉 | 0°~±45° / 0°~±90°,最大範圍為 0°~±90°±5°,出廠時支援其中一種 | ||
| 水平迴轉速度 | 6°/s | 垂直迴轉速度 | 3.8°/s |
| 機體結構 | 不鏽鋼材質製造 (304/316L),表面採用電拋光或塗料噴覆處理 | ||
| 供電模式 | AC 24V/60Hz,由控制解碼器供電動作,控制解碼器輸入電壓 120V±10%,60Hz | ||
| 極限動作停止開關 | 支援 | 消耗功率 | 48W |
| 電源連接 | 5 芯電線用於迴轉台控制連接上、下、左、右公共端 | ||
| 作業溫度 | -45~+60°C | 作業濕度 | U95%(+25°C) |
| 接頭模式 | 防爆密封接頭(選配) | ||
| 防爆等級 | Ex d IIC T6 | 防護級數 | IP68 |
| 安規 | FCC、CE | 尺寸 | 379×240×381mm(長×寬×高) |
| 重量 | 24KG(運輸重量 27KG) | ||
| 安裝方式 | 固定機架、基座、立柱、塔架方式直立安裝。 | ||
※ 產品規格與外觀之變動本公司將不另行通知。
工程需求表
| 需求項目 | 建議提供資訊 |
|---|---|
| 現場溫度 | 正常/最高溫度與量測位置 |
| 安裝位置 | 爐內、爐壁、設備外側、管線或其他位置 |
| 影像需求 | 彩色、熱成像、固定、迴轉、360°或移動 |
| 通訊方式 | 網路、4G/WiFi、既有監控系統 |
| 認證條件 | 是否有防爆、防水或其他場域要求 |
建議下一步
填寫現場條件不用先知道型號
工程初判確認適用架構
方案與報價依規格提供建議
專案導入施工、測試與整合
ENGINEERING CONSULTATION / 工程需求初步評估
防爆迴轉台 — 取得選型建議
提供現場條件與預計數量,工程人員將協助確認選型及後續報價方向。
請提供現場問題與聯絡方式,規格可於後續補充。產業應用與設備選型
石化、化工或油庫若需以同一安裝位置觀察不同方向,可評估防爆迴轉台與攝影機的搭配。迴轉範圍、負載與鏡頭視野會影響整體監控覆蓋。
工程評估前建議準備
請提供攝影機與防護罩重量、安裝高度、預期轉動角度、控制方式及危險區域要求。迴轉台、支架與配線應依原廠資料及現場工程條件一起確認。
